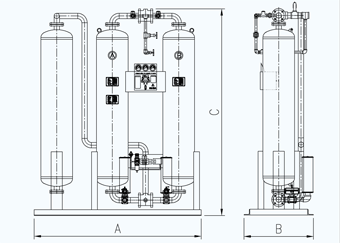

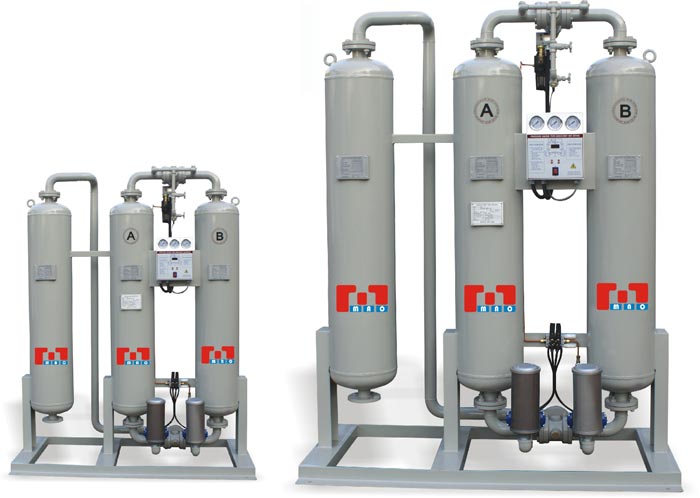

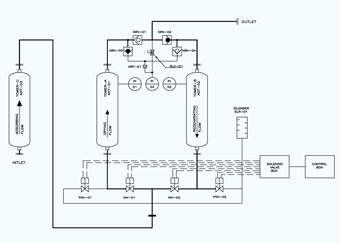

MOD-Series 압축 공기의 수분 제거 목적뿐만 아니라 유분과 냄새 제거기능이 추가되어 흡착제 내구성을 향상 시키며, 고 청정의 공기를 사용하는 곳에 적합한 제품입니다. 유분 제거(0.01ppm 이하) 냄새 제거의 탁월한 성능 고 청정도의 에어 공급 제습 및 작동원리 콤프레샤에서 압축 토출된 공기는 수분 제거를 위해 흡착 탱크로 들어가기 전에 S.O.MA Gel 이 충진된 탱크로 유 입이 되어 오일 및 냄새를 제거한 후 흡착식 에어 드라이어로 가압이 됩니다. 흡착식 에어 드라이어의 입구밸브인 3-way 셔틀 밸브(대형일경우 2-way사용)를 통해서 흡착제가 충진된 탱크를 통해 규정된 유속과 접촉 시간내에 통과하면서 요구하는 건조노점(-40℃～-75℃)의 압축공기를 공급하게 됩니다. 제습 및 재생 사이클은 보증 노점에 따라 2~5분간 진행되며 한쪽 흡착 탱크가 제습 활동을 진행할 때 다른 흡착 탱크에서는 출구 측 제습 공기 일부를 이용하여 감압 밸브와 오리피스를 통해 이전 사이클에서 흡착된 수분을 대기 중으로 방출 시켜 완전한 재생을 하게 됩니다. MOD-Series 흡착식 에어 드라이어의 장점은 압축 공기의 불쾌한 냄새 및 유분을 제거해 주는 동시에 입구 공기 에 비해 10,000배 이상의 깨끗한 공기로 변화하기 때문에 약품, 의약, 전자, 반도체, 기계 등의 고 청정도 공기를 필요로 하는 곳에 적합 합니다. 사양 Model Capacity Connection Dimension Desiccant S.O.MA Weight MOD-Series Nm³/hr mm A(mm) B(mm) C(mm) kg/2Tower kg/Tower kg MOD-25 42 20A PT 870 430 1100 14.7 4 105 MOD-35 63 20A PT 870 430 1400 21.8 5.9 125 MOD-50 84 20A PT 870 430 1700 28.9 7.8 150 MOD-75 126 20A PT 1020 500 1740 38.7 10.5 195 MOD-100 168 25A PT 1290 600 1510 52.9 14.3 310 MOD-125 190 25A PT 1290 600 1810 69.8 19 340 MOD-150 250 25A PT 1290 600 1960 78.3 21 360 MOD-200 336 40A PT 1500 650 1780 98 27 410 MOD-250 426 40A PT 1500 650 2100 120 32 490 MOD-350 630 40A PT 1770 780 2100 172 47 630 MOD-500 840 50A PT 1870 780 2320 244 66 880 MOD-650 1050 50A FLG 2320 950 2440 307 83 1090 MOD-800 1260 65A FLG 2470 950 2420 373 100 1300 MOD-1000 1596 80A FLG 2620 1020 2560 488 132 1580 MOD-1200 1950 80A FLG 2770 1020 2550 579 157 1840 MOD-2000 2520 80A FLG 2890 1020 2400 726 196 2140 MOD-2300 3120 100A FLG 3150 1400 2760 938 254 2590 MOD-2600 3500 100A FLG 3300 1400 2700 1020 276 2830 MOD-3000 4000 125A FLG 3650 1500 2940 1222 330 3290 MOD-3250 4700 125A FLG 3810 1500 2950 1391 376 3750 MOD-3500 5300 125A FLG 3960 1500 2960 1563 423 4200 MOD-4000 5700 150A FLG 4100 1500 3080 1756 475 4690 MOD-4500 6800 150A FLG 4330 1500 3120 2033 550 5320 MOD-5000 7300 150A FLG 4480 1500 3150 2223 600 5810 MOD-6000 8000 200A FLG 4800 1600 3290 2516 680 6510 MOD-7000 9000 200A FLG 4980 1600 3330 2810 760 7140 1.Inlet Pressure / Temperature : 7bar / 38℃ 2.220V 1Ph 50/60Hz 3.Outlet Dew Point : -40℃ 4.산업 안전 보건 공단 검사 제품(MAD-25~50 제외) 5.상기 사양은 품질 향상을 위하여 변경 될 수 있습니다.   Flow Diagram Dimension
