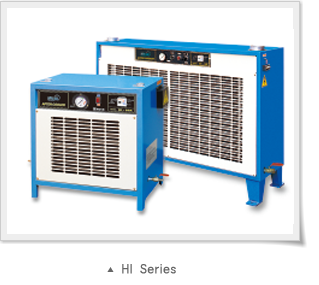

HI Series After Cooler Type (아프터 쿨러)
Hi Series

아프터 쿨러는 고온의 압축공기를 최대한 상온으로 낮추어 냉동식 에어드라이어를 보호하고, 냉동식 에어드라이어의 기능을 원활하게하여 제습효율을 극대화시켜주는 냉각 보조장치입니다.

After cooler is cooling sub-devices to protect Refrigerated Air Dryer changing high temp. compressed air to room temp. and to maximize dehumidifier efficiency with smooth function of the Air Dryer.

Specification
Model HI-20A HI-1C HI-2C HI-3C HI-4C HI-5C
Flow Capacity 2.0 3.2 5.1 8.2 12.5 17.0
Applied Comp' (HP) 10HP 20HP 30HP 50HP 75HP 100HP
Fan Dia (mm) 230 300 350 450 350x2 400x2
Fan Motor (W)(Kw) 9W 100W 100W 200W 100Wx2 200Wx2
Pole 4
Connect Size (In/Out) 3/4" (S) 1" (S) 1-1/2" (S) 2" (S)
Dimension
WxLxH (mm)		 528x270x534 578x283x606 738x283x712 870x350x830 1070x385x805 1270x400x880
Electricity (Kw) 9W 100W 100W 200W 200W 400W
(V) AC 220v 1Φ 60Hz / 50Hz
Fluid Compressed Air
Inlet Temp' (℃) 95 ℃
Ambient Temp' (℃) 45 ℃
Max. Pressure (Kg/㎡) 15.0 Kg/㎠
Weight (Kg) 17 22 32 53 67 95
Remarks
ㆍ 설치 및 보수관리가 용이합니다.
ㆍ 압축공기의 처리범위가 넓습니다.
ㆍ 고온의 압축공기를 신속히 낮춰줍니다.
ㆍ 다량의 방열판을 사용하여 전열효율이 우수합니다.
ㆍ 동관과 핀의 밀착성이 우수하여 전열계수가 높습니다.
ㆍ 우수한 펜과 모타를 사용하여 소음이 적습니다.
ㆍ 상기제품외 특수제품은 주문에 의해 제작가능합니다.
ㆍ 상기사양은 품질개선을 위해 예고없이 변경될 수 있습니다.

ㆍ Installation and maintenance are easy.
ㆍ Compressed air treatment range is wide.
ㆍ The high temperature of the compressed air can make lower quickly.
ㆍ Large amount of the heat sink make the thermal efficiency excellent.
ㆍ Superior adhesion of the pin and copper pipe makes the heat transfer coefficient high.
ㆍ Excellent pen and motor make noise less.
ㆍ Other special products manufactured by the order are available except upper standard models.
ㆍ Upper specifications are subject to change without notice to improve the quality.

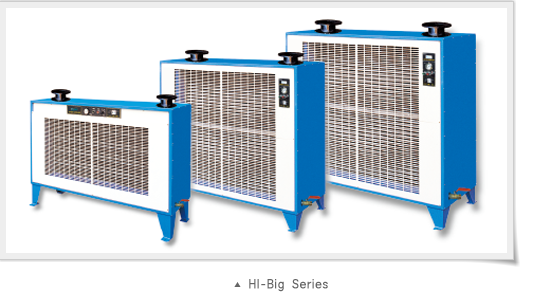

Hi-BIG Series After Cooler Air Cooled Type (아프터 쿨러)
HI-BIG Series
Specification
Model HI-6C HI-7C HI-8C HI-9C HI-10C HI-11C HI-12C HI-13C
Flow Capacity 25.0 32.0 46.0 60.0 75.0 90.0 103.0 115.0
Applied Comp' (HP) 150HP 200HP 300HP 400HP 500HP 600HP 700HP 800HP
Fan Dia (mm) 500x2 550x2 600x2 500x4 500x4 550x4 600x4 600x4
Fan Motor (W)(Kw) 0.4Kwx2 0.4Kwx2 0.4Kwx2 0.4Kwx4 0.4Kwx4 0.4Kwx4 0.4Kwx4 0.4Kwx4
Pole 6
Connect Size (In/Out) 3"(F) 3" - 4"(F) 4"(F) 5"(F)
Dimension
WxLxH (mm)		 1670x470
x1180		 1830x510
x1258		 1830x510
x1410		 1910x620
x1490		 1910x620
x1550		 1970x620
x1700		 1970x620
x1850		 2070x620
x2010
Electricity (Kw) 0.8Kw 1.6Kw
(V) AC 220v / 380v / 440v / 3Φ 60Hz / 50Hz
Fluid Compressed Air
Inlet Temp' (℃) 95 ℃
Ambient Temp' (℃) 45 ℃
Max. Pressure (Kg/㎡) 15.0 Kg/㎠
Weight (Kg) 150 245 290 350 385 420 455 490

Model HI-14C HI-15C HI-16C HI-17C HI-18C HI-19C HI-20C
Flow Capacity 128.0 142.0 175.0 202.0 230.0 256.0 284.0
Applied Comp' (HP) 900HP 1000HP 1200HP 1400HP 1600HP 1800HP 2000HP
Fan Dia (mm) 600x4 500x4 500x4 550x4 600x4 600x4 600x4
Fan Motor (W)(Kw) 0.4Kw x 4 0.75Kw x 4 1.1Kw x 4
Pole 6
Connect Size (In/Out) 5"(F) '6"(F) '8"(F)
Dimension
WxLxH (mm)		 2070x620
x2090		 2210x720
x1530		 2210x720
x1590		 2210x720
x1740		 2210x720
x1890		 2210x720
x2050		 2210x720
x2200
Electricity (Kw) 1.6Kw 3Kw 4.4Kw
(V) AC 220v / 380v / 440v / 3Φ 60Hz / 50Hz
Fluid Compressed Air
Inlet Temp' (℃) 95 ℃
Ambient Temp' (℃) 45 ℃
Max. Pressure (Kg/㎡) 15.0 Kg/㎠
Weight (Kg) 515 530 565 600 640 680 720
Hi-H Series After Cooler High Pressure (고압용)
아프터 쿨러는 고온의 압축공기를 상온의 상태로 낮추어 냉동식 에어드라이어를 보호하고, 냉동식 에어드라이어의 기능을 원활하게하여 제습효율을 극대화시켜주는 냉각 보조장치이며, 사용압력 30Kgf/㎠까지 사용가능하도록 설계, 제작을 하였습니다.

After cooler as cooling sub-devices to protect Refrigerated Air Dryer changing high temp. compressed air to room temp. and to maximize dehumidifier efficiency with smooth function of the Air Dryer is designed for operating pressure 30Kgf / ㎠.

Specification
Model HI-20AH HI-1CH HI-2CH HI-3CH HI-4CH HI-5CH HI-6CH HI-7CH HI-8CH HI-9CH
Flow Capacity 2 3.2 5.1 8.2 12.5 17.0 25.0 32.0 46.0 60.0
Applied Comp' (HP) 10HP 20HP 30HP 50HP 75HP 100HP 150HP 200HP 300HP 400HP
Fan Dia (mm) 230 300 350 450 350x2 400x2 500x2 550x2 600x2 500x4
Fan Motor (W) 9W 100W 100W 200W 100Wx2 200Wx2 0.4Kwx2 0.4Kwx2 0.4Kwx2 0.4Kwx4
Conn, In/Out (Inch) 3/4" (S) 1" (S) 1-1/2" (S) 2" (S) 2" (S) 2" (S) 3"(F) 3"(F) 3" - 4"(F) 4"(F)
Dimension
WxLxH (mm)		 528x270
x554		 578x283
x606		 738x283
x712		 870x350
x830		 1070x385
x805		 1270x400
x880		 1670x470
x1180		 1830x510
x1258		 1830x510
x1410		 1910x620
x1490
Electricity (Kw) 9W 100W 100W 200W 200W 400W 0.8Kw 0.8Kw 0.8Kw 1.6Kw
(V) AC 220v 1Φ 60Hz / 50Hz AC 220v / 380v / 440v / 3Φ 60Hz / 50Hz
Fluid Compressed Air
Inlet Temp' (℃) 50 ℃
Ambient Temp' (℃) 45 ℃
Max. Pressure (Kg/㎡) 35.0 Kg/㎠
Weight (Kg) 23 26 36 58 76 105 165 260 310 375
Remarks
ㆍ 설치 및 보수관리가 용이합니다.
ㆍ 압축공기의 처리범위가 넓습니다.
ㆍ 고온의 압축공기를 신속히 낮춰줍니다.
ㆍ 다량의 방열판을 사용하여 전열효율이 우수합니다.
ㆍ 동관과 핀의 밀착성이 우수하여 전열계수가 높습니다.
ㆍ 우수한 펜과 모타를 사용하여 소음이 적습니다.
ㆍ 상기제품외 특수제품은 주문에 의해 제작가능합니다.
ㆍ 상기사양은 품질개선을 위해 예고없이 변경될 수 있습니다.

ㆍ Installation and maintenance are easy.
ㆍ Compressed air treatment range is wide.
ㆍ The high temperature of the compressed air can make lower quickly.
ㆍ Large amount of the heat sink make the thermal efficiency excellent.
ㆍ Superior adhesion of the pin and copper pipe makes the heat transfer coefficient high.
ㆍ Excellent pen and motor make noise less.
ㆍ Other special products manufactured by the order are available except upper standard models.
ㆍ Upper specifications are subject to change without notice to improve the quality.
