HT Series High Temperature Type (냉동식 에어드라이어)
고온형 에어드라이어
기본적인 Air Cleaning System의 제습장치는 냉동식에어드라이어, 아프터 쿨러, 프리 필터.라인 필터, 코알라센트 필터(3入)로 구성되어집니다.
협소한 설치장소의 문제점, 고온의 압축공기 문제점을 개선하고 여러제품을 One-System으로 체결하였습니다.
제품의 효율적인 작동과 제습효율의 극대화한 제품이 HT- Series 입니다.

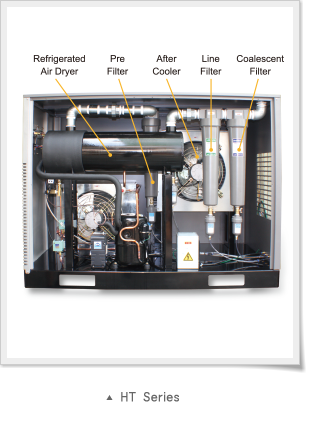

Basic Air Cleaning System dehumidification equipment is comprised of Refrigerated Air Dryer, after cooler, pre filter.Line filters, Coalescent filter (3 pcs)
The problem from narrow installation location and high temp. of the compressed air are improved by One-System with combined several products.
The products for maximizing efficient operation and the dehumidification efficiency are the HT-Series.

Specification
Model HT-5 HT-7 HT-10 HT-15 HT-20 HT-30 HT-50 HT-75 HT-100
Flow Capacity
(N㎥/min)		 0.66 1.0 4.45 1.97 2.68 3.96 7.21 11.25 14.69
Applied Comp' (HP) 5HP 7.5HP 10HP 15HP 20HP 30HP 50HP 75HP 100HP
Connect Size (In/Out) '1/2" (S) '3/4" (S) 1" (S) 1-1/2" (S) 2" (S)
Dimension
WxLxH (mm)		 430x735x875 430x735
x925		 440x850
x1025		 440x850
x1095		 520x1300
x1160		 700x1650
x1250		 750x1650
x1250
Electricity (Kw) 0.49 0.51 0.53 0.55 0.87 1.22 1.83 2.52 3.24
(V) AC 220v 1Φ 60Hz
Flreon Gas R-134a R-22
Fluid Compressed Air
Inlet Temp' 80 ℃
Ambient Temp' 40 ℃
Max. Pressure 9.9 Kg/㎠
Weight (Kg) 54 56 61 63 90 92 176 304 338

Remarks
ㆍ 처리공기량은 입구압력 7.0Kg/㎠, 입구온도 80℃, 운전노점 4~10℃ 기준입니다.
ㆍ 아프터 쿨러와 필터를 내장한 Compact형 고온형 에어드라이어입니다.
ㆍ 협소한 공간에서도 제습효율이 우수하도록 설계하였습니다.
ㆍ 아프터 쿨러, 에어 필타3종(5㎛, 1㎛, 0.01㎛)을 내장하였습니다.
ㆍ 50Hz일 때의 압축공기 처리용량은 0.83입니다.
ㆍ 상기제품외 특수제품은 주문에 의해 제작가능합니다.
ㆍ 열 교환기는 한국산업안전보건공단 인증제품입니다. HS-50부터)
ㆍ 상기사양은 품질개선을 위해 예고없이 변경될 수 있습니다.

ㆍThe standard for flow capacity is based on inlet pressure 7.0Kg / ㎠, inlet temp. 38 ℃, operation dew point 4 ~ 10 ℃.
ㆍ Compact high-temp. type air dryer with after cooler and filters built-in.
ㆍ It has been designed also narrow space installment for superior dehumidification efficiency.
ㆍ After cooler and three kinds (5 ㎛, 1 ㎛, 0.01 ㎛) of air filter were built .
ㆍ Compressed air capacity correction factor for 50Hz is 0.83.
ㆍ Other special products manufactured by the order are available except upper standard models.
ㆍ Heat exchangers are the Korea Occupational Safety and Health Agency(KOSHA) certified products. (from HS-50)
ㆍ Upper specifications are subject to change without notice to improve the quality.
