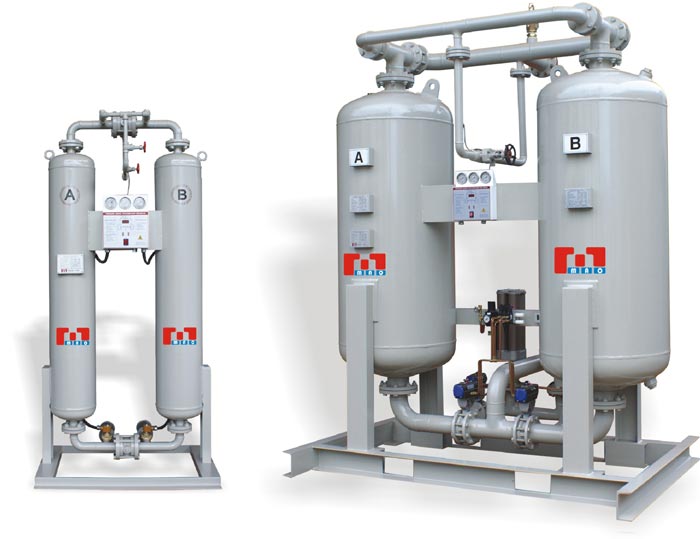

| MAD-Series |
| 중소형 콤푸레샤 압축 공기 제습에 적합하며, 흡착제 재생시 열원을 이용하지 않고, 일부의 건조 공기를 이용하여 흡착제를 재생시키는 방식입니다. |
- 안정적인 Dew Point 유지
- Purge Air 소모 최소화
- 고품질 흡착제로 수명 장기화
|
 |
| 제습 및 작동원리 |
콤프레샤에서 압축 토출된 공기는 흡착식 에어 드라이어의 입구 밸브인 3-way 셔틀 밸브(대형일 경우 2-way 사용)를 통해서 흡착제가 충진된 탱크를 통해 규정된 유속과 접촉 시간 내에 통과하면서 요구하는 건조 노점(-40℃～ -75℃)의 압축 공기를 공급하게 됩니다.
제습 및 재생 사이클은 보증 노점에 따라 2~5분간 진행되며 한쪽 흡착 탱크가 제습 활동을 진행할 때 다른 흡착탱크에서는 출구 측제습 공기 일부를 이용하여 감압 밸브와 오리피스를 통해 이전 사이클에서 흡착된 수분을 대기 중으로 방출시켜 완전한 재생을 하게됩니다.
MAD-Series 흡착식 에어 드라이어의 장점은 입구 유입 측 압축 공기 조건에 따라 재생 공기를 최대한 절감 할 수 있도록 설계되어 있으며, 또한 출구 측 압력을 상시 감지하여 규정 압력보다 압력이 낮을 경우 압력 센서를 설치하여 컨트롤에 의해 자동으로 퍼지 밸브를 닫아서 압력 저하를 사전에 예방하게 설계 되었습니다. |
| 사양 |
| Model |
Capacity |
Connection |
Dimension |
Desiccant |
Weight |
| MAD-Series |
Nm³/hr |
mm |
A(mm) |
B(mm) |
C(mm) |
kg/2Tower |
kg |
| MAD-25 |
42 |
20A PT |
580 |
430 |
1100 |
14.7 |
75 |
| MAD-35 |
63 |
20A PT |
580 |
430 |
1400 |
21.8 |
90 |
| MAD-50 |
84 |
20A PT |
580 |
430 |
1700 |
28.9 |
110 |
| MAD-75 |
126 |
20A PT |
680 |
500 |
1740 |
38.7 |
140 |
| MAD-100 |
168 |
25A PT |
860 |
600 |
1510 |
52.9 |
220 |
| MAD-125 |
190 |
25A PT |
860 |
600 |
1810 |
69.8 |
245 |
| MAD-150 |
250 |
25A PT |
860 |
600 |
1960 |
78.3 |
260 |
| MAD-200 |
336 |
40A PT |
1000 |
650 |
1780 |
98 |
295 |
| MAD-250 |
426 |
40A PT |
1000 |
650 |
2100 |
120 |
350 |
| MAD-350 |
630 |
40A PT |
1180 |
780 |
2100 |
172 |
450 |
| MAD-500 |
840 |
50A PT |
1250 |
780 |
2320 |
244 |
630 |
| MAD-650 |
1050 |
50A FLG |
1550 |
950 |
2440 |
307 |
780 |
| MAD-800 |
1260 |
65A FLG |
1650 |
950 |
2420 |
373 |
930 |
| MAD-1000 |
1596 |
80A FLG |
1750 |
1020 |
2560 |
488 |
1130 |
| MAD-1200 |
1950 |
80A FLG |
1850 |
1020 |
2550 |
579 |
1320 |
| MAD-2000 |
2520 |
80A FLG |
1930 |
1020 |
2400 |
726 |
1530 |
| MAD-2300 |
3120 |
100A FLG |
2100 |
1400 |
2760 |
938 |
1850 |
| MAD-2600 |
3500 |
100A FLG |
2200 |
1400 |
2700 |
1020 |
2020 |
| MAD-3000 |
4000 |
125A FLG |
2450 |
1500 |
2940 |
1222 |
2350 |
| MAD-3250 |
4700 |
125A FLG |
2450 |
1500 |
2950 |
1391 |
2680 |
| MAD-3500 |
5300 |
125A FLG |
2640 |
1500 |
2960 |
1563 |
3000 |
| MAD-4000 |
5700 |
150A FLG |
2740 |
1500 |
3080 |
1756 |
3350 |
| MAD-4500 |
6800 |
150A FLG |
2890 |
1500 |
3120 |
2033 |
3800 |
| MAD-5000 |
7300 |
150A FLG |
2990 |
1500 |
3150 |
2223 |
4150 |
| MAD-6000 |
8000 |
200A FLG |
3200 |
1600 |
3290 |
2516 |
4650 |
| MAD-7000 |
9000 |
200A FLG |
3320 |
1600 |
3330 |
2810 |
5100 | |
1.Inlet Pressure / Temperature : 7bar / 38℃
2.Outlet Dew Point : -40℃
3.220V 1Ph 50/60Hz
4.산업 안전 보건 공단 검사 제품(MAD-25~50 제외)
5.상기 사양은 품질 향상을 위하여 변경 될 수 있습니다. |
| |

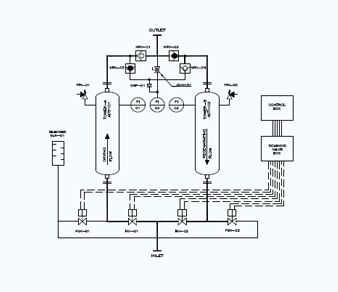

| Flow Diagram |
Dimension |
 |
 | |
