Specification

아프터 쿨러는 고온의 압축공기를 상온의 상태로 낮추어 냉동식 에어드라이어를 보호하고, 냉동식 에어드라이어의 기능을   원활하게하여 제습효율을 극대화시켜주는 냉각 보조장치이며, 사용압력 30Kgf/㎠까지 사용가능하도록 설계, 제작을 하였습니다.

          After cooler as cooling sub-devices to protect   Refrigerated Air Dryer changing high temp. compressed air to room temp. and to   maximize dehumidifier efficiency with smooth function of the Air Dryer is   designed for operating pressure 30Kgf / ㎠.
Specification

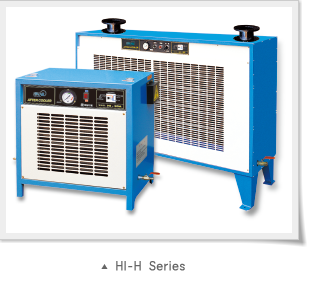

Model HI-20AH HI-1CH HI-2CH HI-3CH HI-4CH HI-5CH HI-6CH HI-7CH HI-8CH HI-9CH
Flow Capacity 2 3.2 5.1 8.2 12.5 17.0 25.0 32.0 46.0 60.0
Applied Comp' (HP) 10HP 20HP 30HP 50HP 75HP 100HP 150HP 200HP 300HP 400HP
Fan Dia (mm) 230 300 350 450 350x2 400x2 500x2 550x2 600x2 500x4
Fan Motor (W) 9W 100W 100W 200W 100Wx2 200Wx2 0.4Kwx2 0.4Kwx2 0.4Kwx2 0.4Kwx4
Conn, In/Out (Inch) 3/4" (S) 1" (S) 1-1/2" (S) 2" (S) 2" (S) 2" (S) 3"(F) 3"(F) 3" - 4"(F) 4"(F)
Dimension
          WxLxH (mm)		 528x270
          x554		 578x283
          x606		 738x283
          x712		 870x350
          x830		 1070x385
          x805		 1270x400
          x880		 1670x470
          x1180		 1830x510
          x1258		 1830x510
          x1410		 1910x620
          x1490
Electricity (Kw) 9W 100W 100W 200W 200W 400W 0.8Kw 0.8Kw 0.8Kw 1.6Kw
(V) AC 220v 1Φ 60Hz / 50Hz AC 220v / 380v / 440v / 3Φ 60Hz /   50Hz
Fluid Compressed Air
Inlet Temp' (℃) 50 ℃
Ambient Temp' (℃) 45 ℃
Max. Pressure (Kg/㎡) 35.0 Kg/㎠
Weight (Kg) 23 26 36 58 76 105 165 260 310 375
Remarks
      ㆍ 설치 및 보수관리가   용이합니다.
      ㆍ 압축공기의 처리범위가 넓습니다.
      ㆍ 고온의 압축공기를 신속히 낮춰줍니다.
      ㆍ 다량의 방열판을 사용하여   전열효율이 우수합니다.
      ㆍ 동관과 핀의 밀착성이 우수하여 전열계수가 높습니다.
      ㆍ 우수한 펜과 모타를 사용하여 소음이 적습니다.
      ㆍ 상기제품외 특수제품은 주문에 의해 제작가능합니다.
      ㆍ 상기사양은 품질개선을 위해 예고없이 변경될 수 있습니다.

      ㆍ Installation and maintenance are easy.
      ㆍ   Compressed air treatment range is wide.
      ㆍ The high temperature of the   compressed air can make lower quickly.
      ㆍ Large amount of the heat sink make   the thermal efficiency excellent.
      ㆍ Superior adhesion of the pin and copper   pipe makes the heat transfer coefficient high.
      ㆍ Excellent pen and motor   make noise less.
      ㆍ Other special products manufactured by the order are   available except upper standard models.
      ㆍ Upper specifications are subject   to change without notice to improve the quality.
